氣動硬密封蝶閥 閥門型號：D643H，D673H 通徑規格：DN50～DN1200

結構形式：三偏心硬密封（對夾式,法蘭） 閥體材質：碳鋼WCB、不銹鋼304、不銹鋼316

公稱壓力：PN10、PN16、PN25、PN40  適用溫度：-40℃～450℃

應用范圍：水、蒸氣、油品、酸類腐蝕性等

產品特點：壽命長，啟閉無摩擦，使用范圍廣，可用于高溫高壓

一、氣動硬密封蝶閥  概述：
氣動硬密封蝶閥屬于長壽命、高品質蝶閥，采用三維偏心原理設計，主要由法蘭或對夾式硬密封蝶閥與氣動執行裝置連接組成，閥座和碟板密封面采用不同硬度的金屬材料或不銹鋼制成，具有耐高溫、耐腐蝕、耐磨損等優點。氣動硬密封蝶閥采用硬軟密封兼容的多層次結構，無論在低溫或高溫的工況中都能保證優良的密封性能，且閥門在開啟和關閉時碟板和閥座基本無摩擦現象，大大提高了蝶閥的使用壽命。氣動硬密封蝶閥廣泛應用于電力、油品、蒸汽、空氣、污水等介質的管道當中，是開關控制或調節流量的裝置。

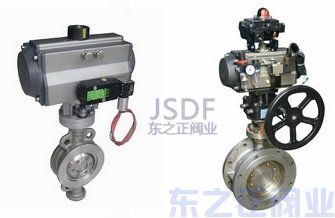

氣動對夾式硬密封蝶閥    氣動法蘭硬密封蝶閥

二、氣動硬密封蝶閥 性能特點：

1、采用三偏心原理結構，閥座與碟板在啟閉時幾乎無摩擦，提高了使用壽命。

2、結構獨特，操作靈活、省力、方便、不受介質壓力的高、低影響，密封性能可靠。
3、可分為氣動對夾式硬密封蝶閥和氣動法蘭硬密封蝶閥，滿足于不同連接方式，方便安裝在管道中。

3、密封是采用軟硬金屬片層疊組成，具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫情況下，均具有優良的密封特性。

5、蝶閥設有密封調節裝置，長期使用后若密封性能下降，可調節碟板密封圈向閥座靠近即可恢復原有密封性能，大大地提高使用壽命。

三、氣動硬密封蝶閥 技術參數：

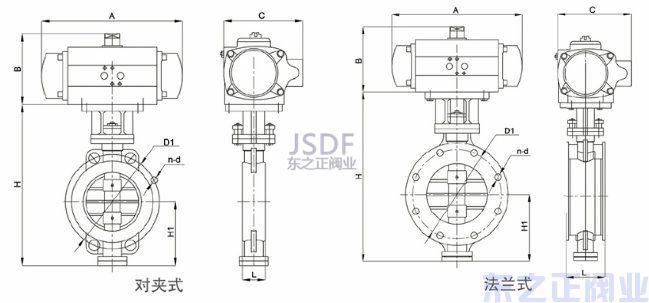

         氣動對夾式硬密封蝶閥結構圖                             氣動法蘭硬密封蝶閥結構圖

四、氣動硬密封蝶閥  執行機構：

五、氣動硬密封蝶閥和氣動軟密封蝶閥的區別：

 1、軟密封使用于低壓-常壓，硬密封可使用于中高壓工況。
2、軟密封用于低溫，常溫環境，硬密封可用于低溫、常溫、高溫等環境。

3、軟密封蝶閥多為中線型結構，硬密封一般是單偏心、雙偏心和三偏心蝶閥結構。

4、軟密封蝶閥比三偏心硬密封蝶閥密封性能比較好，但三偏心蝶閥在高壓高溫環境下可以保持良好的密封。

六、氣動硬密封蝶閥和氣動軟密封蝶閥的優缺點：

硬密封蝶閥使用壽命長，但是密封性相對比軟密封差。

軟密封蝶閥的優點是密封性能好，缺點是容易老化、磨損、使用壽命短。

軟密封蝶閥多適用于含腐蝕性等常溫管路做啟閉及調節，硬密封蝶閥多用于供熱、供氣、及煤氣、油品、酸堿等環境。
