對夾不銹鋼蝶閥

產品型號：D371X

公稱壓力：PN10-PN16

適用溫度：≤80℃

適用介質：淡水、污水、弱酸堿介質等

一、對夾不銹鋼蝶閥 產品概述：

對夾軟密封不銹鋼蝶閥是以橡膠為密封材料的中線軟密封蝶閥，閥體材質為全不銹鋼，相比鑄鐵、鑄鋼材質，可以更好的適應戶外工況及腐蝕性介質中，對夾軟密封不銹鋼蝶閥以閥桿為中心兩端結構對稱，沒有流向區分的雙向密封結構，也是一種雙向軟密封蝶閥。通常在公稱通徑小于DN200采用手柄開啟，通徑小于DN200采用蝸輪傳動，開啟更加省力方便。

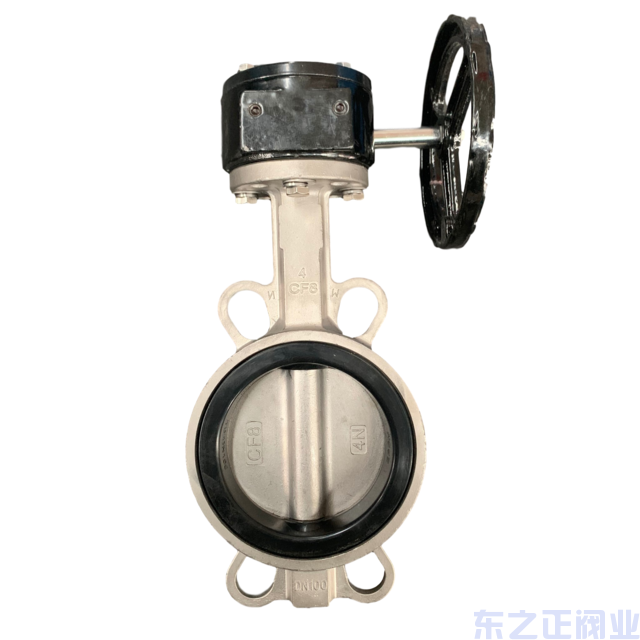

對夾不銹鋼蝶閥

二、對夾不銹鋼蝶閥 密封材料選型及適用工況：

軟密封材料名稱	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
簡稱代碼	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
閥門型號代碼	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
最高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

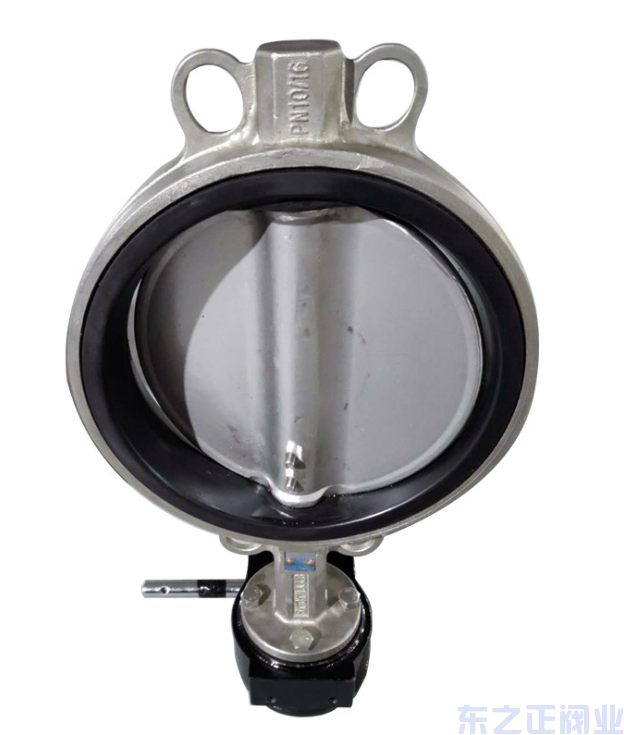

對夾不銹鋼蝶閥

三、對夾不銹鋼蝶閥 主要結構零件材料：

零件名稱	可選用材料
閥體	不銹鋼CF8、不銹鋼CF8M、不銹鋼CF3M
蝶板	不銹鋼CF8、不銹鋼CF8M、不銹鋼CF3M、雙相鋼2507、鋁青銅、襯膠板、尼龍板、襯四氟板
密封圈	查看上表《軟密封蝶閥密封材料選型及適用工況》
閥桿	不銹鋼、雙相鋼
填料	O型圈、柔性石墨
驅動方式	手柄、蝸輪、氣動執行器、電動執行器
連接方式	對夾式、凸耳對夾

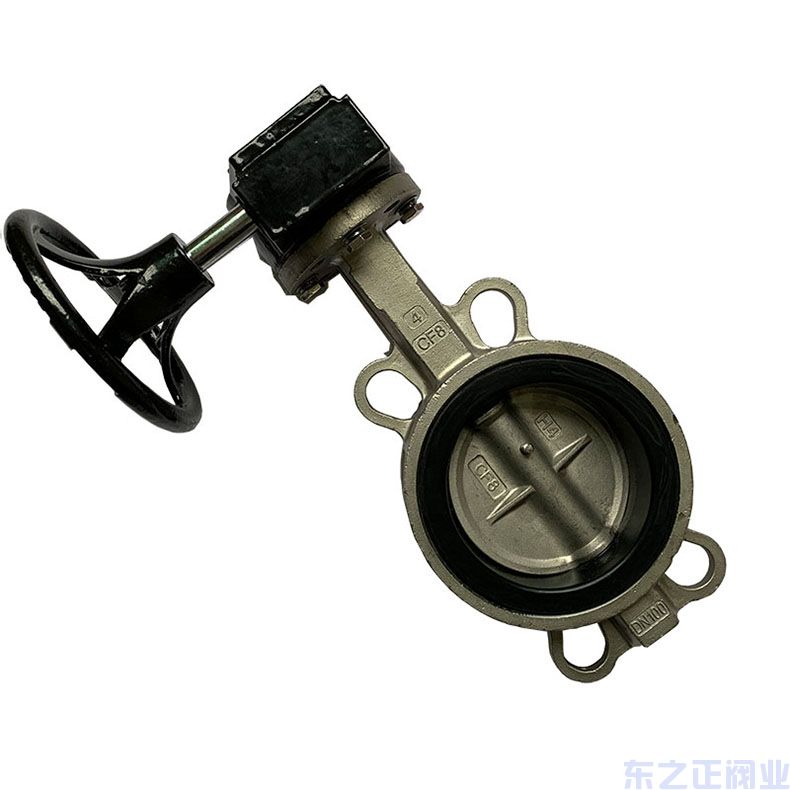

對夾不銹鋼蝶閥

四、對夾不銹鋼蝶閥 執行標準：

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

五、對夾不銹鋼蝶閥 結構尺寸：

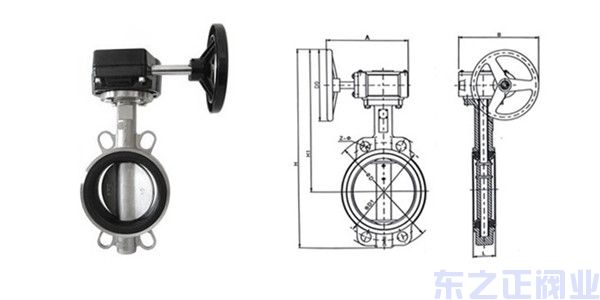

對夾不銹鋼蝶閥結構圖

DN	L	H1	H	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H1	H	A	B	D1	z-d	D1	z-d	D1	z-d
50	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	46	83	346	180	200	150	4-18	160	4-18	160	4-18
100	52	105	387	180	200	170	4-18	180	4-18	180	4-18
125	56	115	411	180	200	200	4-18	210	4-18	210	4-18
150	56	137	447	270	280	225	4-18	240	4-22	240	4-22
200	60	164	572	270	280	280	4-18	295	4-22	295	4-22
250	68	206	646	270	280	335	4-18	350	4-22	355	4-26
300	78	230	738	380	420	395	4-22	400	4-22	410	4-26
350	78	248	761	380	420	445	4-22	460	4-22	470	4-26
400	102	289	877	450	470	495	4-22	515	4-26	525	4-30
450	114	320	938	480	490	550	4-22	565	4-26	585	4-30
500	127	343	993	480	490	600	4-22	620	4-26	650	4-33
600	154	413	1131	480	490	705	4-26	725	4-30	770	4-36
700	165	478	1476	640	660	810	4-26	840	4-30	840	4-36
800	190	525	1533	640	660	920	4-30	950	4-33	950	4-39
900	203	585	1655	750	860	1020	24-30	1050	4-33	1050	4-39
1000	216	640	1765	850	900	1120	28-30	1160	4-36	1170	4-42
1200	254	755	1995	850	900	1340	32-33	1380	4-39	1390	4-48

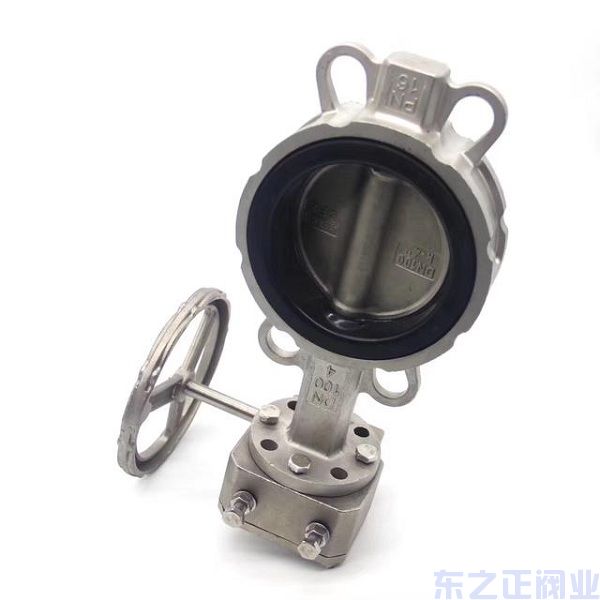

對夾不銹鋼蝶閥D371X
