氣動薄膜三通調節閥 閥門型號：ZJHQ、ZJHX 通徑規格：DN20～DN200mm 結構形式：直通鑄造三通閥
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L） 公稱壓力：PN16、PN40、PN64
適用溫度：-196℃-450℃（具體見產品詳情） 應用范圍：液體、氣體、蒸汽等介質 產品特點：可代替兩臺互為開關的單、座調節閥
一、氣動薄膜三通調節閥 概述：
ZJHQ、X氣動薄膜三通調節閥是針對三通控制而研制的專用調節閥，有合流和分流兩種結構形式，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，具有調節精度高，動作穩定可靠等優點。氣動薄膜三通調節閥合流型主要用于將兩種流體混合成第三種流體，分流型主要用于將一股流體分成兩股流體，可代替兩臺互為開關的單、座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。
二、氣動薄膜三通調節閥 特點：
氣動薄膜三通調節閥應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，公稱通徑和壓差較小時，合流閥可用于分流場合，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。
三、氣動薄膜三通調節閥 參數：
閥體 | |
形 式 | 直通單座鑄造球型閥 |
公稱通徑 | 20、25、32、40、50、65、80、100、125、150、200mm |
公稱壓力 | PN16、40、64bar |
法蘭標準 | JB/T79.1-94、792-94等 |
材 料 | 鑄鋼( ZG230450)、鑄不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
上 閥 蓋 | 標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
閥蓋形式 | 螺栓壓緊式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
結構形式 | 直通鑄造三通閥 |
閥內組件 | |
閥芯型式 | 單座柱塞型閥芯 |
流量特性 | 等百分比特性和線性特性 |
材 料 | 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等 |

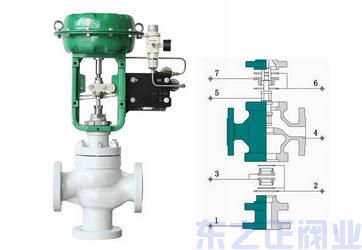

氣動三調節閥閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），其中三通合流調節閥用于將兩種流體混合成第三種流體，或兩種不同溫度的同種流體，混合成同一溫度流體。而三通分流閥則是將一種流體分成兩路流體。
四、氣動薄膜三通調節閥 執行機構：
執行機構 | |||||
型 式 | ZHA/B多彈簧薄膜執行機構 | ||||
型 號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
有效面積cm2 | 350 | 350 | 560 | 900 | 1400 |
行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
彈簧范圍KPa | 20-100（標準）、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
供氣壓力 | 140-400KPa | ||||
氣源接口 | RCl/4" | ||||
環境溫度 | -30-70℃ | ||||
