一、化工部閘閥 概述：
化工部閘閥閥體、閥蓋、閘板、閘桿使用不銹鋼材料，閥座密封面為聚四氟乙烯、不銹鋼+硬質合金或堆焊硬質合金，填料一般采用硬質合金、聚四氟乙烯、石棉石墨或柔性石墨。公稱尺寸 DN15~DN800，工作壓力 1.6MPa~20.0MPa，適用溫度 ≤200℃，適用于硝酸類、弱腐蝕性介質管路中。
二、化工部閘閥產品特點：
1.采用奧氏體不銹鋼，對氧化性酸介質擁有良好的耐蝕性。
2.介質流經化工部閘閥時不改變其流動方向，流體阻力小。
3.閘板運動方向與介質流動方向相垂直，啟閉力矩小，開閉較省力。
4.介質流動方向不受限制，不擾流、不降低壓力，介質可從閘閥兩側任意方向流過、均能達到使用的目的，最適用于介質流動方向可能改變的管路中。
5.閘板垂直置于閥體內，結構長度較短。
6.密封性能好。全開時密封面受沖蝕較小。

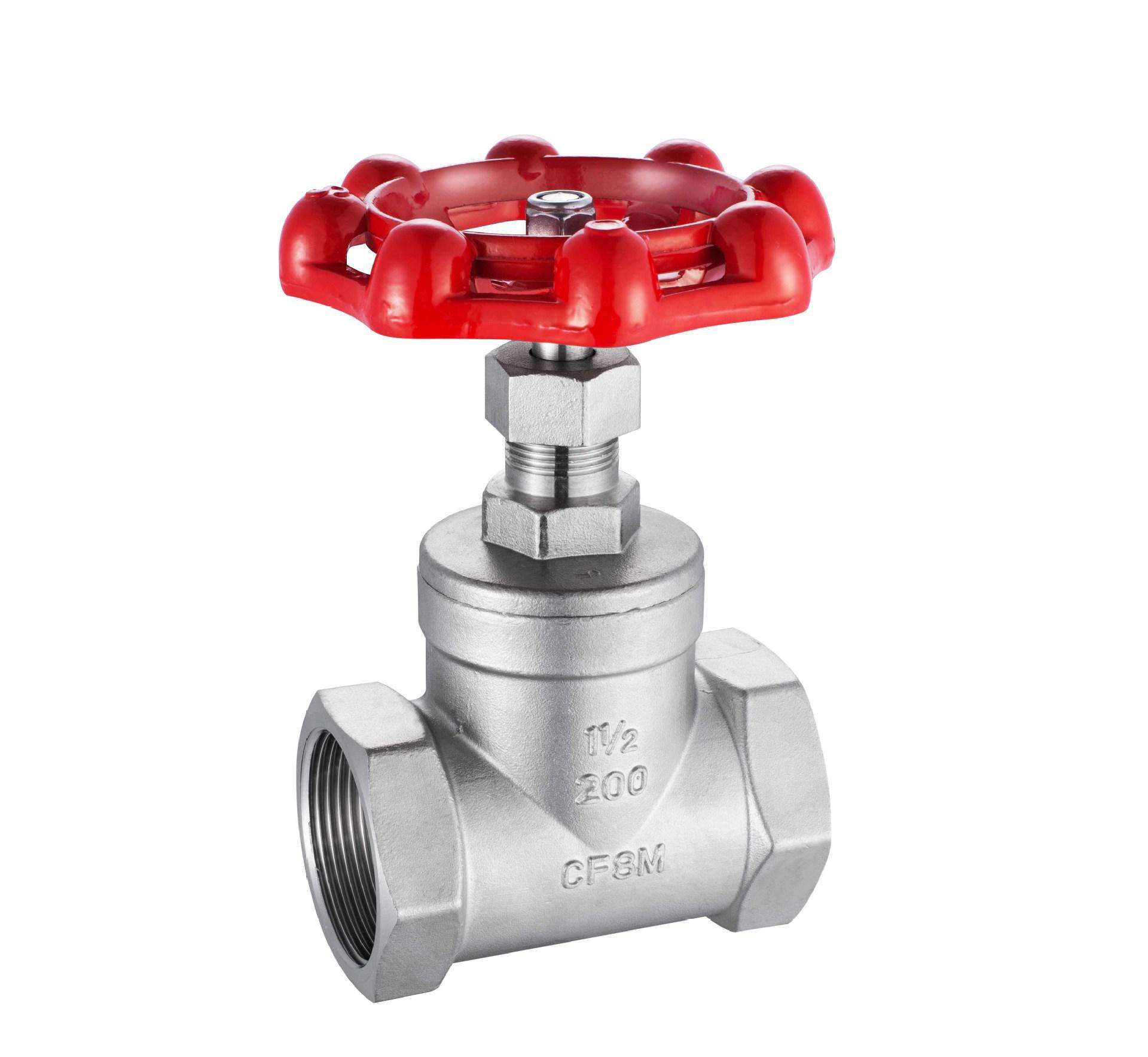

化工部閘閥（法蘭） 化工部閘閥（內螺紋、絲口）
三、化工部閘閥 產品說明
Z41H、Z41Y、Z41W HG/T20592 閘閥：手動、法蘭連接形式、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力PN16~PN200，閥體材料為不銹鋼的閘閥。
Z41W、Z41Y、Z41H HG/T20592 閘閥結構緊湊、設計合理、閥門剛性好、通道流暢、流阻系數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用柔性石墨填料、密封可靠、操作輕便靈活。應用于工作壓力 1.6MPa~20.0MPa，工作溫度 -29℃~200℃的石油、化工、水力、火力電站各種系統的管路上，適用介質為硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。
四、化工部閘閥 主要性能參數
型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
Z41W-16P~25P | 16~25 | 1.6~2.5 | ≤ 150 | 弱腐蝕性介質 |
Z41Y-16P~25P | ||||
Z41W-16R~25R | ||||
Z41Y-16R~25R | ||||
Z41W-40P~63P | 40~63 | 4.0~6.3 | ≤ 150 | 弱腐蝕性介質 |
Z41Y-40P~63P | ||||
Z41W-40R~63R | ||||
Z41Y-40R~63R | ||||
Z41Y-100P~160P | 100~160 | 10.0~16.0 | ≤ 150 | 弱腐蝕性介質 |
Z41Y-100R~160R | ||||
Z41H-40P~200P | 40~200 | 4.0~20.0 | ≤ 200 | 硝酸類 |
Z41H-40R~200R |
五、化工部閘閥 主要零件材料
型號 | 材料 | |||
閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 | |
Z41W-16P~25P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 本體材料 | 石棉石墨或柔性石墨 |
Z41Y-16P~25P | 堆焊硬質合金 | |||
Z41W-16R~25R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 本體材料 | |
Z41Y-16R~25R | 堆焊硬質合金 | |||
Z41W-40P~63P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 本體材料 | 聚四氟乙烯 |
Z41Y-40P~63P | 堆焊硬質合金 | |||
Z41W-40R~63R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 本體材料 | |
Z41Y-40R~63R | 堆焊硬質合金 | |||
Z41Y-100P~160P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 堆焊硬質合金 | 聚四氟乙烯 |
Z41Y-100R~160R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | ||
Z41H-40P~200P | 鉻鎳鈦不銹鋼 | 不銹鋼 | 不銹鋼或不銹鋼+硬質合金 | 柔性石墨 |
Z41H-40R~200R | 鉻鎳鉬鈦不銹鋼 | 不銹鋼 | 不銹鋼或不銹鋼+硬質合金 | 柔性石墨 |

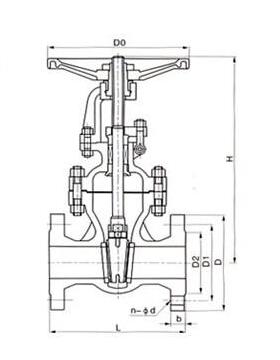

六、化工部閘閥 主要外形尺寸
Z41H、Z41Y、Z41W（PN16）HG/T20592 閘閥
DN | L | D | D1 | D2 | b | f | z×?d | H | D0 |
15 | 130 | 95 | 65 | 45 | 14 | 2 | 4×?14 | 175 | 200 |
20 | 150 | 105 | 75 | 55 | 14 | 2 | 4×?14 | 180 | 200 |
25 | 160 | 115 | 85 | 65 | 14 | 2 | 4×?14 | 210 | 200 |
32 | 180 | 140 | 100 | 78 | 16 | 2 | 4×?18 | 210 | 200 |
40 | 200 | 150 | 110 | 85 | 16 | 3 | 4×?18 | 350 | 200 |
50 | 250 | 165 | 125 | 100 | 16 | 3 | 4×?18 | 358 | 240 |
65 | 265 | 185 | 145 | 120 | 18 | 3 | 4×?18 | 375 | 240 |
80 | 280 | 200 | 160 | 135 | 20 | 3 | 8×?18 | 433 | 280 |
100 | 300 | 220 | 180 | 155 | 20 | 3 | 8×?18 | 502 | 320 |
125 | 325 | 250 | 210 | 185 | 22 | 3 | 8×?18 | 612 | 360 |
150 | 350 | 285 | 240 | 210 | 24 | 3 | 8×?23 | 676 | 360 |
200 | 400 | 340 | 295 | 265 | 26 | 3 | 12×?23 | 820 | 400 |
250 | 450 | 405 | 355 | 320 | 30 | 3 | 12×?25 | 969 | 450 |
300 | 500 | 460 | 410 | 375 | 30 | 4 | 12×?25 | 1142 | 560 |
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16×?25 | 1280 | 640 |
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16×?30 | 1452 | 640 |
450 | 650 | 640 | 585 | 545 | 40 | 4 | 20×?30 | 1541 | 720 |
500 | 700 | 715 | 650 | 608 | 44 | 4 | 20×?34 | 1676 | 720 |
600 | 800 | 840 | 770 | 718 | 48 | 5 | 20×?41 | 1874 | 800 |
Z41H、Z41Y、Z41W（PN25）HG/T20592 閘閥
DN | L | D | D1 | D2 | b | f | z×?d | H | D0 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4×?14 | 175 | 200 |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4×?14 | 180 | 200 |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4×?14 | 210 | 220 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4×?18 | 210 | 220 |
40 | 200 | 150 | 110 | 85 | 18 | 3 | 4×?18 | 350 | 220 |
50 | 250 | 165 | 125 | 100 | 20 | 3 | 4×?18 | 358 | 250 |
65 | 265 | 185 | 145 | 120 | 22 | 3 | 8×?18 | 373 | 280 |
80 | 280 | 200 | 160 | 135 | 22 | 3 | 8×?18 | 435 | 300 |
100 | 300 | 235 | 190 | 160 | 24 | 3 | 8×?23 | 500 | 350 |
125 | 325 | 270 | 220 | 188 | 28 | 3 | 8×?25 | 614 | 400 |
150 | 350 | 300 | 250 | 218 | 30 | 3 | 8×?25 | 674 | 450 |
200 | 400 | 360 | 310 | 278 | 34 | 3 | 12×?25 | 818 | 500 |
250 | 450 | 425 | 370 | 332 | 36 | 3 | 12×?30 | 969 | 550 |
300 | 500 | 485 | 430 | 390 | 40 | 4 | 16×?30 | 530 | 560 |
350 | 550 | 550 | 490 | 448 | 44 | 4 | 16×?34 | 1280 | 640 |
400 | 600 | 610 | 550 | 505 | 48 | 4 | 16×?34 | 1450 | 640 |
450 | 650 | 660 | 600 | 555 | 50 | 4 | 20×?34 | 1541 | 720 |
500 | 700 | 730 | 660 | 610 | 52 | 4 | 20×?41 | 1676 | 720 |
600 | 800 | 840 | 770 | 718 | 56 | 5 | 20×?41 | 1874 | 800 |
700 | 900 | 955 | 875 | 815 | 60 | 5 | 24×?48 | 2280 | 850 |
800 | 1000 | 1070 | 990 | 930 | 64 | 5 | 24×?48 | 2420 | 900 |
Z41H、Z41Y、Z41W（PN40~63）HG/T20592 閘閥
DN | L | D | H | W |
50 | 250 | 160 | 685 | 250 |
175 | ||||
65 | 280 | 180 | 705 | 250 |
200 | 300 | |||
80 | 310 | 195 | 780 | 250 |
210 | 350 | |||
100 | 350 | 230 | 805 | 300 |
250 | 400 | |||
125 | 400 | 270 | 890 | 350 |
295 | 400 | |||
150 | 450 | 300 | 945 | 350 |
340 | 1002 | 450 | ||
200 | 550 | 375 | 1100 | 400 |
405 | 1150 | 450 | ||
250 | 650 | 445 | 1350 | 450 |
470 | 500 | |||
300 | 750 | 510 | 1445 | 500 |
530 | 1528 | 650 | ||
350 | 850 | 570 | 1665 | — |
595 | 1792 | — | ||
400 | 950 | 655 | 1930 | — |
670 | 2180 | — |
Z41H、Z41Y、Z41W（PN100）HG/T20592 閘閥
DN | L | D | H | W |
50 | 250 | 195 | 680 | 300 |
65 | 280 | 220 | 720 | 300 |
80 | 310 | 230 | 870 | 350 |
100 | 350 | 265 | 885 | 400 |
125 | 400 | 310 | 1020 | 450 |
150 | 450 | 350 | 1110 | 500 |
200 | 550 | 430 | 1225 | 500 |
250 | 650 | 500 | 1257 | 550 |
Z41H、Z41Y、Z41W（PN160）HG/T20592 閘閥
DN | L | D | H | W |
65 | 340 | 245 | 820 | 350 |
80 | 390 | 260 | 850 | 350 |
100 | 450 | 300 | 980 | 400 |
125 | 525 | 355 | 1050 | 450 |
Z41H、Z41Y、Z41W（PN200）HG/T20592 閘閥
DN | L | D | H | W |
50 | 350 | 210 | 712 | 350 |
65 | 410 | 260 | 765 | 400 |
80 | 470 | 290 | 835 | 450 |
100 | 550 | 360 | 950 | 500 |
125 | 650 | 385 | 1080 | 500 |
150 | 750 | 440 | 1140 | 600 |
七、絲口內螺紋化工部閘閥 產品說明
Z15W-16R、Z15W-16P 型HG/T20592 閘閥（Z15W 絲口內螺紋HG/T20592 閘閥）：手動、內螺紋連接形式、暗桿楔式剛性單閘板，閥座密封面材料為不銹鋼，工作壓力 1.6MPa，閥體材料為不銹鋼的閘閥。適用溫度 -20~180℃，公稱通徑 DN15~DN50，適用介質為水、蒸汽、油品。廣泛應用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域。
Z15W-16R、Z15W-16P 型HG/T20592 閘閥結構簡單，制造和維修比較方便；工作行程小，啟閉時間短；密封性好，密封面間磨擦力小，壽命較長；不適用于帶顆粒、粘度較大、易結焦的介質。
八、絲口內螺紋化工部閘閥主要性能參數
型號 | PN | 工作壓力 (MPa) | 適用溫度 (℃) | 適用介質 |
Z15W-16R | 16 | 1.6 | -20~180 | 水、輕微腐蝕性氣液體、飽和蒸汽、直接飲水 |
Z15W-16P |
九、絲口內螺紋化工部閘閥 主要零件材料
名稱 | 閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 |
材料 | 不銹鋼 | 不銹鋼 | 不銹鋼 | 膨脹石墨 |

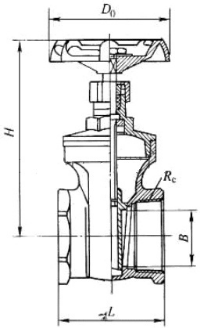

十、螺紋化工部閘閥 主要外形尺寸
DN | Rc/in | L | B | H | D0 |
15 | Rc1/2 | 56.5 | 15 | 94 | 70 |
20 | Rc3/4 | 60 | 20 | 102 | 70 |
25 | Rc1 | 68 | 25 | 114 | 80 |
32 | Rc1? | 75.5 | 32 | 124 | 80 |
40 | Rc1? | 80 | 40 | 152.5 | 100 |
50 | Rc2 | 90.5 | 50 | 169.5 | 100
|
