一、化工部球閥 特點：
1、閥門結構簡單、體積小、重量輕、流阻小、節能效果好，介質流過該閥時，相當于流過一段直通的管道，此流體阻最小
2、流體進、出該閥方向可任意選擇，具有雙向作用。
3、本公司生產閥門管件連接方式有：內螺紋、法蘭、對焊、插焊、快裝等！其安裝有，水平管道，垂直管道均可安裝等。
4、操作方便，開關迅速，手柄操作只需轉動90度即可實現開關。氣動，電動可任意調動。
5、防滲漏效果好，具開關壽命可高出其他設備5-10倍。
二、化工部球閥 主要部件材料說明
閥體：精鑄不銹鋼鑄造；
手柄：不銹鋼；
密封：聚四氟乙稀和耐高溫密封！
三、化工部球閥 產品特征
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質
適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等
公稱通徑：DN15～250mm 1/2＂～10＂
四、化工部球閥 性能規范
產品型號DN/mm | 公稱壓力 | 試驗壓力 | 工作溫度 | 適用介質 | |||
殼體 | 密封(液) | 密封(氣) | |||||
Q41F-16 | 1.6 | 2.4 | 1.76 | 0.6 | ≤250°C | 瞬時300°C | 水,蒸,汽,油酸性 |
Q41F-25 | 2.5 | 3.75 | 2.75 | ||||
Q41F-40 | 4.0 | 6.0 | 3.75 | ||||

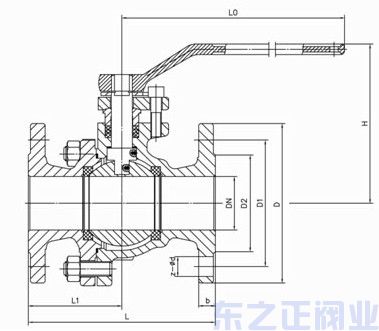

五、化工部球閥 結構尺寸、
公稱通徑DN | 主要外形連接尺寸 | ||||||
L | D | D1 | D2 | B | Z-d | H | |
Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q941F-16C Q941F-16P | |||||||
15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 |
20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 84 |
25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 95 |
32 | 165 | 140 | 100 | 78 | 18 | 4-18 | 150 |
40 | 180 | 150 | 110 | 85 | 18 | 4-18 | 150 |
50 | 200 | 165 | 125 | 100 | 19 | 4-18 | 170 |
65 | 220 | 185 | 145 | 120 | 20 | 4-18 | 195 |
80 | 250 | 200 | 160 | 135 | 20 | 8-18 | 215 |
100 | 280 | 220 | 180 | 155 | 22 | 8-18 | 250 |
125 | 320 | 250 | 210 | 185 | 22 | 8-18 | 265 |
150 | 360 | 285 | 240 | 210 | 24 | 8-23 | 270 |
200 | 400 | 340 | 295 | 265 | 26 | 12-23 | 330 |
250 | 530 | 405 | 355 | 320 | 29 | 12-25 | 450 |
六、化工部球閥 適用場所
化工部球閥諸多獨特的特點決定了球閥的使用場合相對較廣，通常，在雙位調節、密封性能嚴格、泥漿、磨損、縮口通道、啟閉動作迅速（1/4轉啟閉）、高壓截止（壓差大）、低噪聲、有氣穴和氣化現象、向大氣少量滲漏，操作力矩小、流體阻力小的管路系統中，推薦使用球閥。化工部球閥也適用于輕型結構、低壓截止（壓差小）、腐蝕性介質的管路系統中。在低溫（深冷）裝置和管路系統中也可選用球閥。在冶金行業的氧氣管路系統中，需使用經過嚴格脫脂處理的球閥。在輸油管線和輸氣管線中的主管線需埋設在地下時，需使用全通徑焊接式球閥。在要求具有調節性能時，需選用帶V形開口的專用結構的球閥。在石油、石油化工、化工、電力、城市建設中，工作溫度在200度以上的管路系統可選用金屬對金屬密封的球閥。
